Cable de red paso a paso

Herramientas y materiales necesarios

• 1x Cable de red
• 1x Crimpadora
• 2x Conectores RJ-45

Loo más difícil de conseguir sea la crimpadora, que es la herramienta con la que fijaremos la clavija RJ-45 al cable. Se pueden encontrar a la venta por precios que van 8.000 y 15.000 colones, aunque si no vas a hacer cables con frecuencia y quieres ahorrarte la compra lo mejor es que preguntes a algún amigo si tiene una. Existen crimpadoras que, además de permitir “crimpar” RJ-45, también se pueden utilizar para RJ-11 (cable telefónico). Si no vas a utilizar cable de este último tipo, lo mejor es que compres una sencillita porque son más baratas.

1. Pelar el cable con cuidado

El primer paso consiste en pelar unos 3 cm. la cubierta de plástico del cable de red en uno de sus extremos. A la hora de hacer esta operación, hay que tener cuidado y no dañar los pares internos del cable. Para realizarlo podemos utilizar la cuchilla que viene normalmente con las crimpadoras, Realizamos un corte no muy profundo y después tiramos para quitar el plástico sobrante.

2. Separar los cables y estirarlos

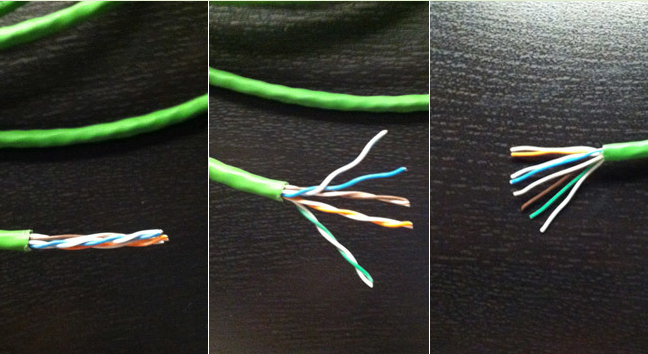

Una vez tenemos los pares libres, podemos comprobar que vienen trenzados dos a dos (por eso lo de par trenzado). Tenemos que “destrenzarlos” y estirarlos lo máximo posible, evitando curvas o ángulos. Cuanto más rectos estén, mejor. Además podemos aprovechar para separarlos un poco, lo que nos resultará útil para el siguiente paso

3. Ordenar los cables

Según la norma que vayamos  utilizar, ya sea cable punto a punto (Paralelo) o bien cable cruzado (crossover)

Ya tenemos los pares estirados y listos para ordenar. Como en este caso queremos conectar un PC y un Router, utilizaremos la especificación de cable paralelo.

4. Cortarlos e introducirlos con cuidado en la clavija RJ-45

Para introducir los cables en el RJ-45, es importante primero cortar la parte sobrante de los cables. La idea es que sólo nos queden como 1,5 cm de pares al aire, como se puede ver en la imagen. Además, es importante igualar la longitud de todos ellos para que luego entren y conecten bien dentro del terminal.

Una vez recortados e igualados, cogemos el conector e introducimos los pares, de tal manera que el pin 1 (el naranja) nos quede a la izquierda el conector debe ir con la pestaña hacia abajo. Antes de introducirlos hasta el fondo, volvemos a comprobar que el orden es el correcto, por si acaso algún cable se movió de sitio. Si todo esta bien, los introducimos hasta el fondo.

En este punto tenemos que comprobar que los cables llegan hasta el final del conector (si no fuera así, el cable no funcionaría bien, por lo que habría que retirar los pares e igualarlos de nuevo) y que el plástico que recubre a los pares llegue a la base del conector donde queda fijado para que no se suelte después.

5. Fijar con la crimpadora

Si todo está correcto (es importante asegurarse ya que una vez procedamos con este paso ya quedará fijo), introducimos la clavija RJ-45 en el hueco de la crimpadora y apretamos moderadamente (no muy flojo pero tampoco sin pasarse). Sonará un pequeño “clic”. Eso significa que el terminal o RJ-45 ya está fijo y bien colocada en su sitio

6. Repetir con el otro extremo y comprobar

Ya tenemos uno de los extremos. Ahora tendríamos que repetir el proceso con el otro y después comprobar que el cable funciona. Si no es el caso, posiblemente hayas tenido algún error a la hora de ordenar los cables por colores o quizás un par no llega hasta los conectores del RJ-45.No pasa nada: siempre puedes cortar el terminal defectuoso y volverlo a intentar.

Aunque puede parecer un proceso complicado, en cuanto haces dos o tres cables ya se vuelve automático.
